Neuheit: Der Homematic IP Neigungs- und Erschütterungssensor

Link zum Teilen kopieren

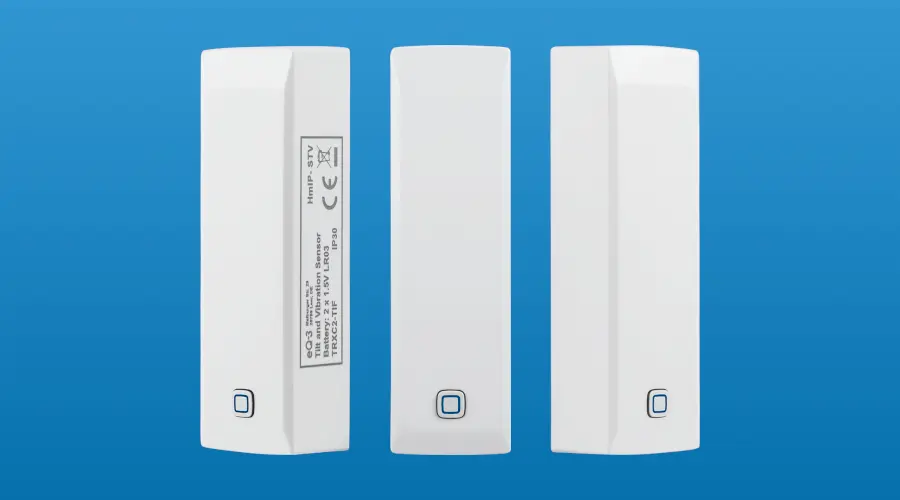

Der neue Homematic IP Neigungs- und Erschütterungssensor erkennt Lageveränderungen und selbst kleinste Erschütterungen und meldet diese an Ihr Homematic IP System, wodurch voreingestellte Aktionen ausgelöst werden. Der kompakte Sensor übernimmt dadurch zahlreiche Aufgaben in Ihrem Smart Home. Nicht nur im Bereich der Sicherheit.

Bringen Sie das Gerät an Fenstern oder Türen an, werden zuverlässig Einbruchsversuche erkannt. Doch der auf den ersten Blick unscheinbar aussehende Sensor kann mehr. Wir haben uns den Homematic IP Neigungs- und Erschütterungssensor genauer angeschaut und geben Ihnen in diesem Beitrag einige Anwendungsbeispiele.

Inbetriebnahme und Montage

Abmessungen und Montage

Der Sensor ist 25 mm breit, 20 mm tief und 80 mm hoch und wiegt inklusive Batterien gerade einmal 50 Gramm. Er ist für einen Temperaturbereich von -20 bis 55 °C geeignet und lässt sich dadurch besonders flexibel einsetzen. Zur Montage liegen sowohl Schrauben als auch Klebestreifen bei. Die durchschnittliche Batterielebensdauer beträgt 2 Jahre.

Das vollständige Datenblatt mit allen technischen Angaben finden Sie hier.

Anlernen an den Homematic IP Access Point

Um den Neigungs- und Erschütterungssensor in Ihr Homematic IP System einzubinden, lernen Sie diesen an Ihren Access Point an.

Um den Sensor anzulernen, muss sich das Gerät im Anlernmodus befinden. Dieser ist nach dem Einlegen der Batterien für 3 Minuten aktiv. Sollten Sie mit dem Anlernvorgang später beginnen, drücken Sie kurz die Systemtaste, um den Anlernmodus erneut für 3 Minuten zu starten.

• Öffnen Sie die Homematic IP App, tippen Sie in der Navigationsleiste unten rechts auf „Mehr“ und anschließend auf „Gerät anlernen“. Das Gerät erscheint nun automatisch in der App.
• Geben Sie jetzt die letzten 4 Ziffern der Gerätenummer (SGTIN) ein oder scannen Sie den QR-Code. (Aufkleber im Lieferumfang)
• Die LED des Sensors leuchtet zur Bestätigung grün auf.
• Im nächsten Schritt fragt die App die Anwendungsbereiche ab, die Sie dem Sensor zuweisen können. Der Homematic IP Neigungs- und Erschütterungssensor lässt sich mehreren Bereichen gleichzeitig zuordnen.
• Vergeben Sie einen Namen für das Gerät und ordnen Sie es einem Raum zu.

Der Anlernvorgang ist damit abgeschlossen.

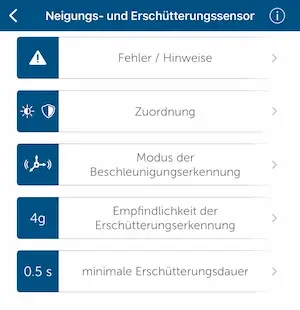

Im Menü des Gerätes lassen sich verschiedene Einstellungen vornehmen:

Empfindlichkeit der Erschütterungserkennung: Hier legen Sie die Empfindlichkeit des Sensors bei Erschütterung fest. Einstellbare Werte: 2G++, 2G+, 2G, 4G, 8G, 16G.

Minimale Erschütterungsdauer: Die Empfindlichkeit lässt sich mit dieser Einstellung noch weiter verfeinern. In einem Bereich von 0,5 Sekunden bis 7,5 Sekunden legen Sie die erfasste Erschütterungsdauer bis zum Auslösen des Sensors fest. Je nachdem, wo Sie den Sensor anbringen, ist ein höherer Wert sinnvoll, um Fehlmeldung zu vermeiden.

Einmal ins System integriert, lassen sich viele verschiedene Anwendungsmöglichkeiten realisieren.

Einbruchschutz für Fenster und Türen

Der Sensor eignet sich besonders im Bereich der Sicherheit. Fenster und Türen lassen sich mit dem Gerät überwachen und Sie werden selbst bei kleinsten Erschütterungen über die Homematic IP App per Push-Nachricht informiert.

Der Vorteil gegenüber einem Tür-Fensterkontakt ist, dass der Neigungs- und Erschütterungssensor auch auslöst, wenn die Türe oder das Fenster noch nicht vollständig geöffnet wurde. Dies ist zum Beispiel bei Zugängen zu Lagerhäusern oder Ladenlokalen sinnvoll. Bei einem Einbruchsversuch, der durch die Erschütterung gemeldet wird, können Sie durch einen Alarm reagieren, noch bevor sich jemand unbefugten Zugang verschafft hat.

Überwachung von Kellerschachtabdeckungen

Häufig lassen Einbrecher nichts unversucht. Scheitern Sie an einem Fenster oder einer Türe, ist eine Kellerschachtabdeckung ein zusätzlicher möglicher Einstieg ins Haus. Auch hier ist die Anbringung an der Innenseite der Abdeckung mit nur wenigen Handgriffen erledigt und der Schutz der eigenen vier Wände zuverlässig erhöht.

Es können zusätzlich zur reinen Benachrichtigung auf das Smartphone verschiedene zusätzliche Aktionen ausgelöst werden, sobald der Sensor eine Bewegung oder Erschütterung erkannt hat. Denkbar sind das Schalten einer Signalleuchte über eine Außenbeleuchtung zur Abschreckung oder auch eine Außensirene.

Bitte beachten Sie: Der Sensor muss wettergeschützt montiert werden.

Schutz wertvoller Gegenstände

Im Bereich der Sicherheit kann der Sensor weitere Aufgaben übernehmen. So lassen sich im Haus wertvolle Gegenstände schützen und überwachen. Denkbar sind Gemälde, Kunstgegenstände, Sammelobjekte und sonstige schützenswerte Gegenstände, auf denen sich der Sensor mit den beiliegenden Klebestreifen schnell und einfach befestigen lässt.

Zum Ratgeber

Einsatz am Garagentor

Auch wenn Ihre Garage nicht über einen elektrischen Garagentorantrieb verfügt und Sie das Tor händisch öffnen und schließen, wissen Sie mit dem Homematic IP Neigungssensor nun stets, ob Ihre Garage offen oder geschlossen ist.

Bringen Sie das Gerät dazu auf der Rückseite des Garagentores in ca. 50 cm Höhe senkrecht an. Nutzen Sie doppelseitiges Klebeband (im Lieferumfang enthalten), um den Sensor direkt auf das Tor aufzukleben. So lässt sich das Gerät bei Bedarf später wieder rückstandslos entfernen.

Wenn Sie den Sensor in Ihrer Garage einsetzen, sind weitere Szenarien denkbar: Kombinieren Sie einen Schalt-Mess-Aktor in einer Schaltgruppe, schaltet sich das Licht in der Garage ein, wenn das Garagentor geöffnet wird.

Um die Schaltgruppe für Ihr Garagentorlicht zu erstellen, gehen Sie wie folgt vor:

• Tippen Sie in der Homematic IP App in der Navigationsleiste auf „Gruppen“ und anschließend oben rechts auf „Bearbeiten“ (iOS) bzw. auf das Zahnrad-Symbol (Android).
• Tippen Sie nun unten rechts auf das + Symbol.
• Wählen Sie hier „Schaltgruppe“ aus und vergeben Sie einen Namen für die Gruppenfunktion (z. B. „Garagenlicht“) und tippen Sie auf „Weiter“.
• Über das + Symbol wählen Sie den Schalt-Mess-Aktor der Garagenbeleuchtung aus. Bestätigen Sie die Eingabe mit „Weiter“.
• Tippen Sie erneut auf das + Symbol, um den Neigungs- und Erschütterungssensor durch Tippen als Auslöser auszuwählen. Bestätigen Sie wieder mit „Weiter“.
• Damit das eingeschaltete Garagenlicht nach dem Betreten der Garage nach einer kurzen Zeit von alleine wieder aus geht, legen Sie im nun angezeigten Menü noch die gewünschte Einschaltdauer (z. B. 3 Minuten) fest.

Der Sensor ist zudem die ideale Ergänzung zum Garagentortaster, da dieser lediglich den Schalter zum Öffnen und Schließen der Garage ersetzt aber in der App nicht der aktuelle Status (Offen oder Geschlossen) angezeigt wird.

Der smarte Briefkasten

Mit dem smarten Briefkasten verpassen Sie keine Postsendung mehr. Eines der letzten Überbleibsel der analogen Welt lässt sich mit dem Homematic IP Neigungs- und Erschütterungssensor digital in Ihr Smart Home integrieren.

Das Prinzip ist denkbar einfach und Sie haben mit dem Sensor zwei Möglichkeiten:

Montage mit dem Modus „Neigung“

Bei Briefkästen mit beweglicher Klappe bringen Sie den Neigungssensor einfach auf der Unterseite der Klappe an. Nutzen Sie dazu den im Lieferumfang enthaltenen Klebestreifen. Wird die Klappe angehoben, löst das Gerät sofort aus. So angebracht wird die Nutzung nicht eingeschränkt und bei Bedarf lässt sich das Gerät spurlos wieder entfernen.

Montage mit dem Modus „Erschütterung“

Lässt sich die Klappe nicht zur Unterbringung nutzen, weil diese schwer zugänglich ist oder sich mit montiertem Sensor nicht mehr ausreichend bewegen lässt, können Sie den Sensor auch mittig am Boden des Briefkastens anbringen. Ein eingeworfener Brief erzeugt bereits genug Erschütterung, sodass der Sensor auslöst.

Sie haben Post?

In Kombination mit anderen Homematic IP Komponenten ist folgendes Szenario denkbar.

Sie kommen nach Hause und sehen auf den ersten Blick, ob sich das Öffnen des Briefkastens lohnt. Kombinieren Sie dazu den Neigungs- und Erschütterungssensor mit einem Schaltaktor mit Signalleuchte. Den Schaltaktor montieren Sie im Eingangsbereich zum Beispiel in einem Mehrfachrahmen. (Diesen können Sie gleichzeitig auch zum Schalten des Flurlichts nutzen.)

Dazu benötigen Sie folgende Komponenten:

• Homematic IP Access Point
• Homematic IP Neigungs- und Erschütterungssensor
• Homematic IP Schaltaktor mit Signalleuchte

Um beim Betreten des Flurs auf einen Blick zu sehen, ob sich Post im Briefkasten befindet, erstellen Sie in der Homematic IP App folgende Automatisierung:

• Tippen Sie in der Homematic IP App in der Navigationsleiste unten rechts auf „Mehr“ und anschließend im Menü auf den Punkt „Automatisierung“.
• Tippen Sie auf das + Symbol und vergeben Sie einen Namen für die Automatisierung. Zum Beispiel: „Benachrichtigung Briefkasten“.
• Als Nächstes tippen Sie auf „keinen Auslöser gewählt“ und wählen als Kategorie „Beschleunigung“ aus.
• Bei „Bezug“ wählen Sie den Neigungs- und Erschütterungssensor aus und bei Wert hinterlegen Sie „Erkannt“.
• Bestätigen Sie Ihre Eingabe mit „Fertig“ (iOS) bzw. „Bestätigen“ (Android).
• Tippen Sie nun auf „Aktion“ und wählen Sie „Signal-Beleuchtung“ und bei Bezug eine Taste des Schaltaktors, z. B. die obere Taste (2).
• Über den Punkt „Wert“ legen Sie die gewünschte Farbe und die Helligkeit fest.
• Bestätigen Sie auch hier Ihre Eingabe wieder mit „Fertig“ (iOS) bzw. „Bestätigen“ (Android).

Um das so eingestellte Benachrichtigungslicht der Signalleuchte wieder auszuschalten, wenn Sie den Briefkasten entleert haben, erstellen Sie eine zweite Automatisierung. In unserem Beispiel reicht uns dazu ein einfacher Tastendruck auf die leuchtende Taste als Bestätigung, dass der Briefkasten wieder leer ist.

Erstellen Sie dazu in der Homematic IP folgende Automatisierung:

• Erstellen Sie eine neue Automatisierung durch das Tippen auf das + Symbol.
• Nun tippen Sie auf „Auslöser“ und wählen als Kategorie „Tastendruck (kurz)" aus.
• Als Bezug wählen Sie die Taste des Schaltaktors mit Signalleuchte aus, die Sie mit der oberen Automatisierung einschalten. Also in unserem Fall die obere Taste (2).
• Bestätigen Sie Ihre Eingabe mit „Fertig“ (iOS) bzw. „Bestätigen“ (Android).
• Tippen Sie nun auf „Aktion“ und wählen Sie „Signal-Beleuchtung“ und bei Bezug erneut die obere Taste (2) aus.
• Über den Punkt „Wert“ wählen Sie nun „Aus / keine“ aus.
• Bestätigen Sie auch hier Ihre Eingabe wieder mit „Fertig“ (iOS) bzw. „Bestätigen“ (Android).

Benachrichtigung für Pakete oder Lieferungen am Ablageort

Doch nicht nur bei eintreffender Briefpost werden Sie per App informiert, sondern auch dann, wenn der Paketbote oder ein sonstiger Lieferant am von Ihnen festgelegten Ablageort etwas hinterlegt hat. Nutzen Sie am gewünschten, wettergeschützten Ablageort dazu einfach einen Tisch oder eine etwas höhergestellte Ablageplatte und platzieren Sie den Sensor auf der Unterseite der Platte mit einem Klebestreifen oder den beiliegenden Schrauben.

Wird nun etwas auf den Tisch abgestellt, reicht die Erschütterung aus und der Sensor schickt eine Benachrichtigung auf Ihr Smartphone.
